一、原则

• 1.同一个主机上的容器直接走宿主机网桥
• 2.同一机架上的容器访问只走TOR交换机
• 3.不同机架上容器访问走核心交换机

二、网络拓扑图

这是一个3层互通的模型：

1. 主机和tor交换机连接同一个AS IBGP 路由反射器模式
2. TOR和核心交换机之间不通过AS走EBGP ，为了防止TOR交换机同步所有路由造成性能低下，需要配置只出不进的学习规则：

三、具体实际操作

TOR 为Cisco N5K

feature bgp

#禁止非calico网段路由发送给calico node
ip prefix-list calico seq 5 permit 10.254.0.0/16 le 32
ip prefix-list calico seq 6 permit 10.253.0.0/16 le 32
ip prefix-list calico seq 10 deny 0.0.0.0/0 le 32

router bgp 65000
  cluster-id 10.1.1.1
  address-family ipv4 unicast
    network 10.1.2.0/24
    network 192.168.2.0/24
    maximum-paths ibgp 16

#calico nodes
  neighbor 192.168.2.21
    remote-as 65000
    update-source Vlan100
    address-family ipv4 unicast
      route-reflector-client
      prefix-list calico out
      advertisement-interval 5
  neighbor 192.168.2.22
    remote-as 65000
    update-source Vlan100
    address-family ipv4 unicast
      route-reflector-client
      prefix-list calico out
  neighbor 192.168.2.23
    remote-as 65000
    update-source Vlan100
    address-family ipv4 unicast
      route-reflector-client
      prefix-list calico out
# RR2
  neighbor 192.168.2.101
    remote-as 65000
    update-source Vlan100
    address-family ipv4 unicast
      route-reflector-client

TOR 配置 RR（路由反射器配置），IBGP 为了防止环路，只能单向同步，学习的规则不能传递，这这时就需要报TOR做成放射器，同步所有机器的路由（node-to-node-mesh 耗费网路资源）

四、k8s calico node 节点配置

1.安装calico k8s ds（略）

k8s入门篇三（Calico IP in IP 部署）

CALICO_IPV4POOL_CIDR： Calico IPAM的IP地址池，Pod的IP地址将从该池中进行分配。

设置 CALICO_IPV4POOL_IPIP=”off，不使用IPIP模式时，设置为”off”，此时将使用BGP模式。

2.配置calico

#关闭 node-2-node 配置AS
apiVersion: projectcalico.org/v3
kind: BGPConfiguration
metadata:
 name: default
spec:
 logSeverityScreen: Info
 nodeToNodeMeshEnabled: false
 asNumber: 65000

配置bgpPeer

# peerIP 为tor 交换机地址 更多配置可以查看calicoctl resource 定义
apiVersion: projectcalico.org/v3
kind: BGPPeer
metadata:
 name: test-rr
spec:
 peerIP: 10.16.33.253
 asNumber: 65000

关闭calico natOutgoing  使用CrossSubnet模式

#运行calico服务后，默认含1个192.168.0.0/16的ipv4地址池，1个64位的ipv6的地址池，后续网络分配即地址池获取；
#NAT：容器获得的地址是否可nat出host；
#IPIP：ipip是在宿主机网络不完全支持bgp时，一种妥协的overlay机制，在宿主机创建1个”tunl0”虚拟端口；设置为false时，路由即纯bgp模式，理论上ipip模式的网络传输性能低于纯bgp模式；设置为true时，又分ipip always模式（纯ipip模式）与ipip cross-subnet模式（ipip-bgp混合模式），后者指“同子网内路由采用bgp，跨子网路由采用ipip”

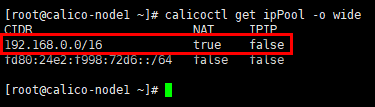

[root@calico-node1 ~]# calicoctl get ipPool -o wide

apiVersion: projectcalico.org/v3
kind: IPPool
metadata:
 name: default-ipv4-ippool
spec:
 cidr: 10.253.0.0/16
 ipipMode: CrossSubnet
 natOutgoing: false
 nodeSelector: all()

查看node 状态

[root@k8s ~]# calicoctl node status
Calico process is running.
IPv4 BGP status
 -------------- ----------- ------- ---------- -------------
| PEER ADDRESS | PEER TYPE | STATE | SINCE | INFO |
 -------------- ----------- ------- ---------- -------------
| 10.16.33.253 | global | up | 02:10:45 | Established |
 -------------- ----------- ------- ---------- -------------

查看node 的路由表查看反射器是否生效

[root@k8s ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 10.16.33.254 0.0.0.0 UG 0 0 0 em1
10.16.33.0 0.0.0.0 255.255.255.0 U 100 0 0 em1
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
192.168.29.64 0.0.0.0 255.255.255.192 U 0 0 0 *
192.168.29.65 0.0.0.0 255.255.255.255 UH 0 0 0 cali61f72b0d182
192.168.29.66 0.0.0.0 255.255.255.255 UH 0 0 0 cali821736526fc
192.168.43.0 10.16.33.3 255.255.255.192 UG 0 0 0 tunl0
192.168.64.64 10.16.33.2 255.255.255.192 UG 0 0 0 tunl0
192.168.144.192 10.16.33.4 255.255.255.192 UG 0 0 0 tunl0

五、k8s calico 暴露SVC地址

1、在Kubernetes API服务器中设置服务群集IP范围（默认值为10.0.0.0/24）：

$ kube-apiserver --service-cluster-ip-range <服务CIDR范围>

2、在calico -node守护程序集中设置环境变量CALICO_ ADVERTISE_CLUSTER_IPS 。

kubectl patch ds -n kube-system calico-node --patch \
    '{"spec": {"template": {"spec": {"containers": [{"name": "calico-node", "env": [{"name": "CALICO_ADVERTISE_CLUSTER_IPS", "value": "10.224.0.0/16"}]}]}}}}'

3、RR上启用maximum-path。

router bgp 65000
  cluster-id 10.1.1.1
  address-family ipv4 unicast
    network 10.1.2.0/24
    network 192.168.2.0/24
    maximum-paths ibgp 16

Core1# show ip route bgp-65000
10.254.0.0/16, ubest/mbest: 3/0
    *via 192.168.2.21, [200/0], 14:07:23, bgp-65000, internal, tag 65000
    *via 192.168.2.22, [200/0], 14:10:41, bgp-65000, internal, tag 65000
    *via 192.168.2.23, [200/0], 14:11:33, bgp-65000, internal, tag 65000
